PREPRUFE® 120S Membrane

Produktbeschreibung

Die vorinstallierte Abdichtungsmembran PREPRUFE® 120S von GCP Applied Technologies („GCP“) ist eine einzigartige Verbund-Dichtungsbahn, bestehend aus einer dicken HDPE-Folie, einem druckempfindlichen Klebstoff und einer witterungsbeständigen Beschichtung. PREPRUFE® 120S Membrane geht einen vollständigen Klebeverbund mit dem auszuhärtenden Frischbeton ein. Diese vollständige Bindung ist speziell dafür ausgelegt, eine robuste Barriere gegen Wasser, Feuchtigkeit und Bodenverunreinigungen zu bilden, und verhindert sowohl das Eindringen als auch die seitliche Wanderung von Wasser.

Klicken Sie hier, um die PREPRUFE® 120S Produktbroschüre herunterzuladen

Vorteile

• Kalt aufzubringen – Keine Feuer- oder Heißarbeitsgenehmigungen. Keine spezielle Ausrüstung
• Einfach und schnell zu verlegen, erfordert keine Grundierung oder Hohlkehlen.
• Bildet einen kontinuierlichen Klebeverbund mit dem aufgebrachten Beton, der speziell dafür ausgelegt ist, Wasserwanderungen zwischen der Membran und dem Beton zu verhindern.
• Durch die kontinuierliche Verbindung mit dem aufgebrachten Beton bleibt die PREPRUFE® 120S Membrane auch dann mit dem Beton verbunden, wenn sich der Boden setzt.
• Kann direkt über der Beton-Sauberkeitsschicht oder dem entsprechend vorbereiteten, verdichteten Boden verlegt werden. Unempfindlich gegen Feuchte, keine Grundierung
• Wird während der Bauphase nicht vorzeitig durch Wassereinwirkung aktiviert. Vollständig verklebte wasserdichte Überlappungsstöße und Details
• Bietet eine Barriere gegen Wasser, Feuchtigkeit und Verunreinigungen – isoliert das Bauwerk physisch vom Boden Undurchlässig – Perm-Wert weniger als 0,1 Perm
• Kann auf verlorenen Schalungen aufgebracht werden – Maximiert die Nutzung von beengten Baustellen
• Ermöglicht die Begehbarkeit unmittelbar nach dem Aufbringen, sodass der Bewehrungsstahl sofort eingebaut werden kann
• Die Abdichtung ist nicht von Umlagerungsdrücken oder Hydratation abhängig, die Abdichtungsleistung wird durch Nass-/Trockenzyklen nicht beeinträchtigt
• Chemische Beständigkeit – Schützt das Bauwerk gegen Salze und Sulfate und ist in den meisten Boden- und Grundwasserarten wirksam

Anwendungen

PREPRUFE® 120S ist eine wirtschaftliche Abdichtungslösung für niedrigeren Grundwasserdruck oder wechselnde Wasserbedingungen. Zu den Anwendungsbereichen gehören Tiefbaukonstruktionen wie Garagen, Technikräume und Kellergeschosse mit Versorgungseinrichtungen.

Für bestimmte Tiefbauprojekte (Infrastrukturen, sehr hoher Wasserdruck, speziell genutzte Räume mit empfindlicher Umgebung) empfiehlt GCP die Verwendung von PREPRUFE® Plus mit der Doppelklebe-Technologie ZipLapTM. Siehe separates Datenblatt für weitere Details.

Klicken Sie hier, um das PREPRUFE® SELECTOR TOOL aufzurufen, das Sie bei der Auswahl der richtigen PREPRUFE® -Qualität für jedes Projekt unterstützt

Systemkomponenten

Membran

• PREPRUFE® 120S Abdichtungsmembran für den horizontalen Einsatz unter Betonplatten oder vertikal gegen Bodenrückhaltesysteme. Vorgesehen für Stahlbetonstrukturen in Ortbetonbauweise.

Zusatzkomponenten (siehe die aktuellen Datenblätter für alle Systemkomponenten auf gcpat.ae oder kontaktieren Sie Ihren lokalen GCP Ansprechpartner).

• PREPRUFE® Detail Tape – Standard-Klebeband für die sekundäre Abdichtung von Schnittkanten, Rollenenden und Ecken
• PREPRUFE® Sanded Tape – besandetes Klebeband für die sekundäre Abdichtung von Schnittkanten, Rollenenden und Ecken
• PREPRUFE® DS Tape – doppelseitiges Klebeband für Schnittkanten, Rollenenden, Ecken und Reparaturen
• BITUTHENE® Liquid Membrane – zweikomponentige Flüssigmembran für die Abdichtung rund um Durchdringungen und Details
• PREPRUFE® DLM – einkomponentige Flüssigmembran für die Abdichtung rund um Durchdringungen und Details
• BENTORUB® Waterstop – hydrophile Fugendichtung für Fugen in Betonwänden und -platten
• RE-INJECTO® – Mehrfach injizierbarer Injektionsschlauch für Betonfugen

Nutzungsbeschränkungen

• Zugelassen sind nur die Verwendungen, die in diesem Produktdatenblatt und anderen aktuellen Produktdatenblättern, die unter gcpat.com abgerufen werden können, ausdrücklich angegeben sind
• PREPRUFE® 120S Membrane ist für keine andere Verwendung vorgesehen. Wenden Sie sich an den Technischen Dienst von GCP, wenn eine andere Verwendung vorgesehen oder beabsichtigt ist
• PREPRUFE® 120S Membrane ist für Betriebstemperaturen bis 49 °C ausgelegt
• PREPRUFE® 120S Membrane sollte nicht mit herkömmlichen, zweihäuptigen Schalungen verwendet werden
• Beachten Sie, dass Produktliteratur und -angebote aufgrund lokaler Vorschriften, Prüfnormen und Gepflogenheiten an verschiedenen Standorten unterschiedlich sein können. Wenn Sie Fragen oder Anmerkungen haben, wenden Sie sich bitte an Ihren lokalen Kundendienst.

Sicherheit und Handhabung

Die Benutzer müssen das Produktetikett und das Sicherheitsdatenblatt (SDB) für jede Systemkomponente lesen und verstehen. Alle Benutzer sollten sich vor der Arbeit mit den Produkten mit diesen Informationen vertraut machen und die Sicherheitshinweise befolgen. Die SDBs erhalten Sie bei Ihrem lokalen GCP-Vertreter oder Ihrer GCPNiederlassung.

Lagerung

• Beachten Sie die Haltbarkeit von einem Jahr und verwenden Sie das Produkt nach dem „First-in/First-out“-Prinzip
• Unter trockenen Bedingungen bei Temperaturen zwischen 5 °C und 35 °C lagern
• Vor Regen und Bodenfeuchtigkeit geschützt unter einer Abdeckung lagern
• Siehe PREPRUFE® Technischer Brief Nr. TL-0030 Haltbarkeit/Lagerung und Handhabung von GCP Abdichtungen

Einbau

Technische Unterstützung, Details und technische Briefe

Die aktuellen Detailzeichnungen und technische Dokumente finden Sie unter gcpat.ae. Vollständige Anwendungshinweise finden Sie in der aktuellen Literatur von GCP Applied Technologies unter (gcpat.de). Dokumente in Papierform sowie Informationen auf anderen Webseiten als gcpat.de können veraltet oder fehlerhaft sein. Bevor Sie dieses Produkt verwenden, ist es wichtig, dass Sie sich über die aktuellen Produktinformationen auf gcpat.de informieren. Dazu gehören unter anderem Produktdatenblätter, Handbücher für Verarbeiter, technische Merkblätter, Detailzeichnungen und Detaillierungsempfehlungen. Bitte überprüfen Sie alle Materialien vor dem Einbau von PREPRUFE® 120S Membrane.

Unterstützung erhalten Sie auch durch technisch geschulte Außendienstmitarbeiter und technisches Servicepersonal von GCP Applied Technologies, die von einer zentralen Forschungs- und Entwicklungsabteilung unterstützt werden. Für technische Unterstützung bei der Planung und Problemlösung wenden Sie sich bitte an Ihren lokalen GCPAnsprechpartner.

Temperaturanforderungen

• PREPRUFE® 120S Membrane kann bei Temperaturen von 5 °C oder höher aufgebracht werden. Beim Einbau von
  PREPRUFE® 120S Membrane bei kalter Witterung (< 13 °C) kann bei Überlappungsstößen und Detailarbeiten der Einsatz von Heißluftgebläsen erforderlich sein.

Vorbereitung des Untergrunds

Alle Oberflächen – Es ist wichtig, einen tragfähigen und festen Untergrund zu schaffen, um Bewegungen während des Betonierens zu vermeiden. Der Untergrund muss regelmäßig und glatt sein und darf keine Lücken oder Hohlräume größer als 12 mm aufweisen. Verfugen Sie alle Durchdringungen wie Versorgungsleitungen usw. zur Stabilisierung.

Horizontal – Der Untergrund muss frei von losen Zuschlagstoffen und scharfen Vorsprüngen sein. Vermeiden Sie gekrümmte oder abgerundete Untergründe. Beim Einbau auf Erde oder Schotter darauf achten, dass der Untergrund gut verdichtet ist, um eine Verschiebung des Untergrunds durch den Verkehr oder die Betonage zu vermeiden. Die Oberfläche muss nicht trocken sein, aber stehendes Wasser muss entfernt werden.

Vertikal – Verwenden Sie Beton, Sperrholz, Dämmstoffe oder andere zugelassene Verkleidungen für Spundwände, um die Membran zu stützen. Brettersysteme wie Holzverschalungen müssen dicht gestoßen sein, um Halt zu bieten und dürfen nicht mehr als 12 mm aus der Ausrichtung liegen.

Anwendung der Membran

PREPRUFE® 120S wird in Rollen mit einer Breite von 1,2 m oder 2,4 m geliefert, mit einer Klebekante auf einer Seite, um selbstklebende Überlappungen für die Kontinuität zwischen den Rollen zu gewährleisten. Ausklappbare Rollen ermöglichen eine einfachere und schnellere Verarbeitung.

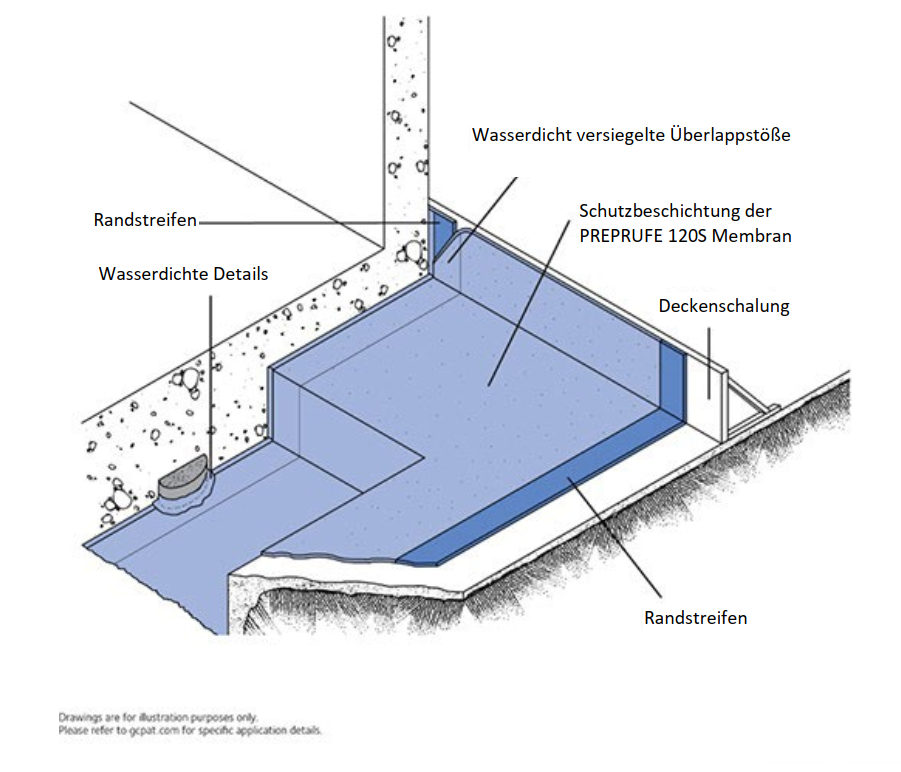

Horizontale Untergründe – 120S Membrane kann horizontal auf glatten, vorbereiteten Beton oder gut gewalzten und verdichteten Untergrund aufgebracht werden. Rollen Sie die PREPRUFE® 120S Membran so aus, dass die HDPE-Seite zum Untergrund und die Partikeloberfläche Betonseitig ausgelegt wird. Die Endüberlappungen sollten versetzt angeordnet werden, um einen Schichtenaufbau zu vermeiden. Lassen Sie die Kunststoff-Trennfolie an der Kante an ihrem Platz, bis die Fügung der Seitenüberlappung abgeschlossen ist. Wenden Sie sich bei einem Einbau über Kartonverschalungen an Ihren lokalen GCP-Vertreter.

Positionieren Sie die Folgebahnen so, dass sie die vorherige Bahn 75 mm entlang der markierten Kante überlappen. Achten Sie darauf, dass die Unterseite der Folgebahn sauber, trocken und frei von Verunreinigungen ist, bevor Sie mit der Überlappung beginnen. Ziehen Sie die Kunststoff-Trennfolie an der Kante ab, sodass die beiden überlappenden Bahnen mit dem Kleber auf der Kante verbunden werden können. Achten Sie darauf, dass ein durchgehender Klebeverbund ohne Falten entsteht, und rollen Sie mit einer schweren Walze fest nach.

Hinweise: Die PREPRUFE® 120S Membran kann an der Innenseite der Deckenabschalung zurückgeführt werden. Dies ermöglicht ein vollständig verbundenes System durch Anbinden mit der selbsthaftenden BITUTHENE® Membran, wenn diese nach dem Entfernen der Schalung auf vertikale Strukturflächen aufgebracht wird. Bewehrungsstühle: Siehe PREPRUFE® Technischer Brief Nr. TL-0015 „Bewehrungsstühle auf PREPRUFE® Membranen.“

Vertikale Untergründe – Die PREPRUFE® 120S Membran kann vertikal auf verlorenen Schalungen oder angrenzenden Bauwerken aufgebracht werden. Der Beton sollte dann direkt gegen die Partikeloberfläche der Membran gegossen werden. Die Membran kann in jeder beliebigen Länge eingebaut werden. Die Rollenenden und Schnittkanten werden mit PREPRUFE® Detail Tape und PREPRUFE® Sanded Tape stumpf gestoßen und verklebt. Alternativ können die Rollenenden und Schnittkanten 100 mm überlappt und mit PREPRUFE® DS Tape wie unten beschrieben abgedichtet werden.

Vertikal angebrachte Bahnen können mit für den Untergrund geeigneten Befestigungselementen an Ort und Stelle gehalten werden. Die Befestigung kann auch durch den Überlappungsbereich der Kante hindurch mit einer kleinen Flachkopfverschluss erfolgen, sodass die Membran flach aufliegt und gut gerollte Überlappungen ermöglicht. Die Befestigungselemente sollten in der Kante etwa 12 mm vom Rand der Membran entfernt angebracht werden. Die Klebekante aufeinanderfolgender Membranbahnen muss alle Befestigungselemente mindestens 25 mm vollständig abdecken und gut gewalzt sein. Achten Sie beim Aufbringen der Folgebahnen darauf, dass die Unterseite jeder Folgebahn sauber, trocken und frei von Verunreinigungen ist, bevor Sie mit der Überlappung beginnen. Walzen Sie nach der Überlappung die Membran fest an, um eine wasserdichte Abdeckung zu erzielen.

Rollenenden und Schnittkanten – Alle Rollenenden und Schnittkanten müssen sauber und frei von Verunreinigungen sein, bei Bedarf mit einem Tuch abwischen. Rollenenden oder Schnittkanten stumpf stoßen und mit einer Unterlappung aus primärem PREPRUFE® Detail Tape unter der vollen Breite der Überlappung abdichten, die Oberflächenabdichtung mit sekundärem PREPRUFE® Sanded Tape, das 50 mm über die volle Breite hinausgeht, abdichten. Alternativ können Rollenenden und Schnittkanten 100 mm überlappt werden, wobei die Partikeloberfläche von der oberen Membranbahn entfernt und PREPRUFE® DS Tape aufgetragen wird, um die gesamte Breite der Überlappung abzudichten.

Reparatur der Membran

Überprüfen Sie die Membran vor dem Einbau von Bewehrungsstahl, Schalung und dem endgültigen Einbringen des Betons. Die Membran kann bei Bedarf leicht mit einem Hochdruckreiniger mit niedrigem Druck gereinigt werden. Reparieren Sie Schäden, indem Sie den betroffenen Bereich mit einem feuchten Tuch abwischen, um sicherzustellen, dass der Bereich sauber und frei von Staub und Verunreinigungen ist. Lassen Sie die Membran trocknen. Reparieren Sie oberflächliche Schäden an der Membran, die keine Durchstöße aufweisen, mit PREPRUFE® Sanded Tape. Schäden mit Schnitten, Durchstößen und Löchern mit einer Größe von mehr als 12 mm sollten Sie reparieren, indem Sie die Partikeloberfläche entfernen, PREPRUFE® DS Tape, und ein neues Stück Membran auf das DS Tape aufbringen. Alle Reparaturstellen der neuen Membran auf dem PREPRUFE® DS Tape müssen fest gewalzt und mit dem PREPRUFE® Sanded Tape rund um alle Kanten weiter abgedichtet werden.

Betonieren

Der Beton sollte innerhalb von 42 Tagen nach dem Einbau der Membran gegossen werden. Der Beton muss sorgfältig platziert und verdichtet werden, um Schäden an der Membran zu vermeiden. Verwenden Sie niemals einen scharfen Gegenstand, um den Beton zu verdichten.

Entfernen der Schalung

Vor dem Entfernen der Schaltung, die die PREPRUFE® 120S Membran hält, muss der Beton eine MindestDruckfestigkeit von 20 N/mm2 aufweisen. Ein vorzeitiges Ausschalen kann zu einer Verschiebung der Membran und/oder Abplatzungen beim Beton führen.
Nach dem Entfernen der Schalung und vor dem Hinterfüllen muss die gesamte freiliegende PREPRUFE® 120S Membran mit einer zugelassenen Schutzplatte oder Ähnlichem vor Beschädigungen geschützt werden.

Lieferung

Hinweis Nr. 1 Die individuelle Rollenlänge kann um +/-1 % abweichen

Physikalische Eigenschaften
